Všetko, čo potrebujete vedieť o samomazných ložiskách (a prečo vám šetria čas a peniaze

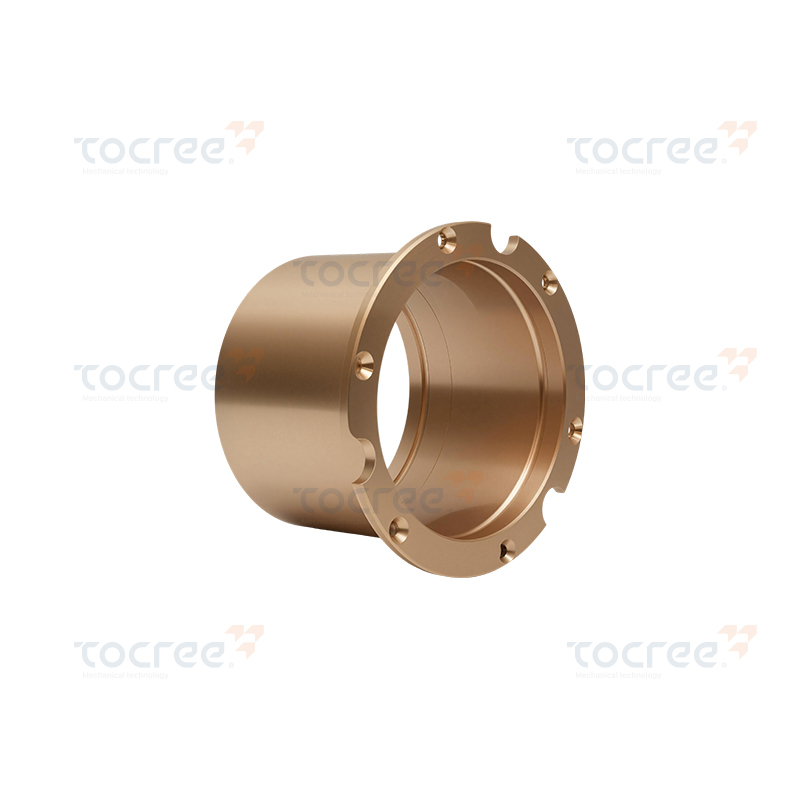

Čo je samomazné ložisko a ako funguje?

Samomazné ložisko je typ ložiska, ktoré obsahuje vlastné mazivo zabudované priamo do materiálu ložiska – nevyžaduje sa žiadne externé mazivo, olej ani plán údržby. Mazivo je zabudované vo forme pevných častíc, poréznych štruktúr alebo špeciálnych polymérnych zlúčenín, ktoré počas prevádzky uvoľňujú tenký film maziva na povrch hriadeľa. Toto nepretržité, riadené uvoľňovanie znižuje trenie a opotrebovanie počas celej životnosti ložiska.

Mechanizmus funguje prostredníctvom technológie, ktorú inžinieri nazývajú "prenosová fólia". Keď sa hriadeľ otáča alebo kĺže po povrchu ložiska, mikromnožstvá maziva - zvyčajne grafitu, PTFE (polytetrafluóretylén) alebo sulfidu molybdénu - sa prenesú na spojovací povrch. To vytvára samoobnovujúcu sa ochrannú vrstvu, ktorá udržuje nízke trenie aj pri dlhodobom veľkom zaťažení. Na rozdiel od konvenčných ložísk mazaných olejom, ktoré sa spoliehajú na tekutý film na oddelenie pohyblivých častí, samomazacie konštrukcie závisia od chémie v tuhom stave, aby vykonali rovnakú prácu – ale s oveľa menšou údržbou.

To z nich robí atraktívne riešenie v aplikáciách, kde je premazávanie nepraktické, kde je kontaminácia olejmi alebo mazivami neprijateľná, alebo kde je potrebné, aby zariadenie fungovalo spoľahlivo v extrémnych podmienkach, ako sú vysoké teploty, vákuum alebo chemicky agresívne prostredie.

Hlavné typy samomazných ložísk

Nie všetky samomazné ložiská sú vyrobené rovnakým spôsobom. Správny typ závisí od vašich požiadaviek na zaťaženie, prevádzkovej teploty, rýchlosti a prostredia. Tu je rozpis najpoužívanejších kategórií:

Porézne kovové (spekané) ložiská

Sú vyrobené zo stlačených a sintrovaných kovových práškov – bežne bronzu alebo železa – ktoré zanechávajú sieť prepojených pórov. Póry sú vopred nasýtené olejom, ktorý presakuje kapilárnym pôsobením, keď sa ložisko počas používania zahreje, a potom sa pri ochladení vtiahne späť. Vďaka tomuto "dýchaniu" sú spekané ložiská vynikajúce pre ľahké až stredne náročné aplikácie, ako sú malé motory, ventilátory a domáce spotrebiče. Sú lacné, tiché a vydržia roky bez akéhokoľvek dodatočného mazania.

Ložiská z pevného polyméru a PTFE

Samomazné ložiská na báze polymérov sú vyrobené výlučne z umelých plastov – PTFE, nylon, acetal alebo PEEK – často zmiešané s výstužnými plnivami, ako sú sklenené vlákna, uhlík alebo bronzový prášok. Najmä PTFE má jeden z najnižších koeficientov trenia zo všetkých pevných materiálov, vďaka čomu sú tieto ložiská ideálne pre čisté prostredia, ako je spracovanie potravín, farmaceutické stroje a lekárske zariadenia. Sú tiež úplne odolné voči korózii a elektricky nevodivé.

Kompozitné ložiská (kovové s polymérovou vložkou)

Kompozitné samomazné ložiská kombinujú oceľový alebo bronzový nosný plášť s tenkou spojenou vrstvou polymérovej vložky na báze PTFE alebo podobnej. Kovový podklad poskytuje vysokú štrukturálnu pevnosť a vynikajúci odvod tepla, zatiaľ čo polymérový povrch zvláda mazanie. Tento hybridný dizajn podporuje výrazne vyššie zaťaženie ako čisté polymérové ​​ložiská a je široko používaný v automobilových komponentoch (závesy dverí, závesy), poľnohospodárskych strojoch a stavebných zariadeniach.

Grafitové a uhlíkové ložiská

Tieto ložiská sú zvyčajne vyrobené z bronzu alebo liatiny s grafitovými vložkami zasunutými alebo zaliatymi priamo do tela. Grafit je vynikajúce tuhé mazivo — zachováva si svoje vlastnosti pri extrémne vysokých teplotách a v prostrediach, kde by sa oleje degradovali alebo odparovali. Najmä uhlíkovo-grafitové ložiská sa používajú v parných turbínach, čerpadlách na horúce kvapaliny a priemyselných peciach, kde prevádzkové teploty môžu presiahnuť 400 °C. Pracujú tiež dobre vo vlhkom prostredí, pretože voda skutočne zlepšuje mazací výkon grafitu.

Ložiská vinuté vláknami a vystužené vláknami

Tieto ložiská sa používajú v ťažkých priemyselných a námorných aplikáciách a sú vyrobené z vrstiev tkanej látky (často sklenených alebo uhlíkových vlákien) impregnovaných živicou a PTFE. Ponúkajú výnimočnú nosnosť, odolnosť proti nárazu a bežne sa vyskytujú v ložiskách kormidiel na lodiach, mostných dilatačných spojoch a hydraulických valcoch. Ich schopnosť tolerovať zaťaženie hrán a nesúososť hriadeľa ich robí obľúbenými aj v terénnych vozidlách a banských zariadeniach.

Ako sa samomazné ložiská porovnávajú s konvenčnými ložiskami

Voľba medzi samomaznými a konvenčne mazanými ložiskami zahŕňa kompromisy v niekoľkých výkonnostných a nákladových dimenziách. V tabuľke nižšie sú zhrnuté hlavné rozdiely:

Kde sa používajú samomazné ložiská?

Príťažlivosť bezolejových a bezúdržbových ložísk pokrýva širokú škálu priemyselných odvetví. Tu sú niektoré z najbežnejších aplikácií v reálnom svete, kde tieto ložiská žiaria:

• Automobilový priemysel: Závesy dverí, zostavy pedálov, mechanizmy sedadiel, puzdrá odpruženia a tiahla riadenia profitujú zo samomazných klzných ložísk. Očakáva sa, že tieto diely vydržia počas životnosti vozidla s nulovým premazávaním – presne to, čo poskytujú kompozitné a polymérové ​​ložiská.
• Spracovanie potravín a nápojov: Dopravníky, miešačky, plniace stroje a baliace linky v potravinárskych závodoch neznesú kontamináciu olejom alebo mastnotou. Štandardné riešenie tu predstavujú ložiská z PTFE alebo polymérové ​​ložiská v súlade s FDA, ktoré poskytujú hladkú prevádzku bez akéhokoľvek rizika kontaminácie produktu.
• Letectvo a obrana: Satelity, pohony lietadiel, podvozky a riadiace plochy sú vystavené vákuovým podmienkam a extrémnym teplotným výkyvom, pri ktorých sú tekuté mazivá nepraktické alebo sa jednoducho vyparujú. V týchto aplikáciách sa vo veľkej miere používajú ložiská s pevným mazivom na báze grafitu a suchého filmu.
• Stavebná a ťažká technika: Rýpadlá, buldozéry a žeriavy pracujú v prašnom, blatistom a silne otrasom prostredí. Ťažké kompozitné ložiská a bronzové grafitové puzdrá zvládajú tieto podmienky oveľa lepšie ako utesnené valivé ložiská, ktoré môžu byť kontaminované alebo preťažené.
• Námorné aplikácie: Ložiská kormidla, puzdrá hriadeľa vrtule a vybavenie podvodnej paluby ťažia z vodou mazaných alebo uhlíkovo-grafitových samomazných ložísk, ktoré odolávajú korózii a fungujú efektívne, aj keď sú ponorené.
• Čerpadlá a ventily: V chemických závodoch, rafinériách a výrobe energie čerpadlá často čerpajú horúce, agresívne alebo abrazívne kvapaliny. Bronzové alebo uhlíkové ložiská s grafitovou zátkou odolávajú týmto kvapalinám bez potreby samostatného mazacieho systému.
• Malé motory a spotrebiče: Ložiská zo spekaného bronzu sa nachádzajú prakticky v každom malom elektromotore – od chladiacich ventilátorov počítača až po čerpadlá práčok – pretože sú kompaktné, tiché a počas celej životnosti produktu nevyžadujú žiadnu údržbu.

Kľúčové faktory výkonu, ktorým treba porozumieť pred výberom

Výber nesprávneho samomazného ložiska pre vašu aplikáciu je jednou z najčastejších príčin predčasného zlyhania. Kritické parametre na vyhodnotenie sú:

Hodnota PV (tlak × rýchlosť)

Hodnota PV je súčinom zaťaženia ložiska (v MPa alebo psi) a povrchovej rýchlosti hriadeľa (v m/s alebo ft/min). Každý materiál samomazného ložiska má maximálnu povolenú hodnotu PV – jej prekročenie spôsobuje prehriatie a rýchle opotrebovanie ložiska. Napríklad neplnený PTFE má PV limit okolo 0,1 MPa·m/s, zatiaľ čo bronzové kompozitné ložiská PTFE zvládnu 0,5 MPa·m/s alebo viac. Vždy skontrolujte údajový list PV od výrobcu a použite bezpečnostný faktor.

Prevádzková teplota

Polymérové ložiská majú horné teplotné limity – PTFE zvyčajne dosahuje maximálne 260 °C, zatiaľ čo PEEK zvládne až 300 °C. Uhlíkovo-grafitové a grafitom upchaté bronzové ložiská môžu presiahnuť 400 °C. Rovnako dôležité je zvážiť výkon pri nízkych teplotách: v chladnom prostredí sa niektoré polyméry stávajú krehkými, čo môže viesť k praskaniu pri zaťažení. Pri získavaní ložísk špecifikujte minimálne aj maximálne prevádzkové teploty.

Materiál hriadeľa a povrchová úprava

Samomazné ložiská sú citlivé na kvalitu povrchu hriadeľa tak, ako ložiská mazané olejom nie sú. Hrubý povrch hriadeľa môže rýchlo obrusovať polymérny alebo mazací film, čím sa výrazne skracuje životnosť ložiska. Väčšina výrobcov odporúča pre optimálny výkon drsnosť povrchu hriadeľa Ra 0,4 až 0,8 µm. Hriadele z kalenej ocele (HRC 45 alebo vyššie) sú silne uprednostňované pred mäkkou alebo nehrdzavejúcou oceľou, ktorá môže odierať určité ložiskové materiály.

Vôľa a prispôsobenie

Na rozdiel od valivých ložísk vyžadujú klzné samomazné ložiská presnú diametrálnu vôľu medzi otvorom a hriadeľom. Príliš tesné a ložisko sa môže zadrhávať alebo vytvárať nadmerné teplo. Príliš voľné a budete mať vibrácie, hluk a zrýchlené opotrebovanie. Typické odporúčané vôle sa pohybujú od 0,01 % do 0,1 % priemeru hriadeľa v závislosti od typu materiálu a aplikácie – vždy si prečítajte pokyny výrobcu na inštaláciu.

Bežné chyby pri inštalácii samomazných ložísk

Aj to najlepšie ložisko zlyhá skôr, ak je nesprávne nainštalované. Dajte si pozor na tieto časté chyby:

• Nanášanie maziva „len pre istotu“: Pridanie externého maziva do bezúdržbového ložiska môže skutočne prilákať nečistoty a v niektorých prípadoch napučiavať polymérové vložky alebo vymývať vložené mazivo. Samomazné ložiská sú navrhnuté tak, aby bežali nasucho – dôverujte technike.
• Stláčanie príliš veľkou silou: Polymérové a kompozitné ložiská môžu prasknúť alebo sa zdeformovať pri agresívnej montáži zalisovaním. Vždy používajte lisovací nástroj, ktorý rozdeľuje silu rovnomerne po celej ploche ložiska. Techniky zmršťovania pomocou tekutého dusíka fungujú dobre pre presné zostavy.
• Ignorovanie tolerancií otvoru krytu: Otvor krytu musí byť opracovaný so správnou toleranciou. Predimenzovaný otvor umožňuje ložisku otáčať sa alebo hojdať v puzdre (známe ako "chôdza"), zatiaľ čo poddimenzovaný otvor môže rozdrviť ložisko, čím sa vnútorná vôľa zníži na nebezpečnú úroveň.
• Použitie nesprávneho materiálu hriadeľa: Mäkké hriadele alebo hriadele so zlou povrchovou úpravou sú častou príčinou predčasného opotrebovania. Ak váš hriadeľ nie je vhodný na jazdu proti suchému polyméru, zvážte povrchovú úpravu, ako je tvrdé chrómovanie alebo nitridovanie.
• Pohľad na obdobie zábehu: Niektoré samomazné ložiská – najmä kompozitné typy PTFE – potrebujú krátku dobu zábehu, aby sa vytvoril prenosový film. Okamžitá prevádzka pri plnom zaťažení môže poškodiť povrch ložiska skôr, ako sa úplne vytvorí ochranný film. Ak je to možné, začnite pri zníženom zaťažení.

Ako si vybrať správne samomazacie ložisko pre vašu aplikáciu

Postupujte podľa tohto podrobného prístupu, aby ste zúžili najlepší typ ložiska:

• Definujte svoje zaťaženie a rýchlosť: Vypočítajte zaťaženie ložiska v Newtonoch alebo librách a očakávanú povrchovú rýchlosť hriadeľa. Vypočítajte hodnotu PV a odfiltrujte ložiskové materiály, ktoré to nedokážu zvládnuť.
• Identifikujte svoj teplotný rozsah: Zistite minimálne a maximálne teploty, ktorým bude ložisko čeliť počas prevádzky a skladovania. To okamžite vylúči niektoré možnosti polyméru a nasmeruje vás na typy na báze grafitu alebo uhlíka, ak sú teploty extrémne.
• Posúďte prostredie: Bude ložisko vystavené vlhkosti, chemikáliám, prachu alebo žiareniu? Potravinárske prostredie vyžaduje materiály vyhovujúce FDA. Morské prostredie uprednostňuje samomazacie puzdrá kompatibilné s vodou. Chemické závody môžu vyžadovať PEEK alebo iné chemicky odolné polyméry.
• Skontrolujte typ pohybu: Je pohyb nepretržitá rotácia, oscilácia alebo lineárny posuv? Niektoré ložiskové materiály – najmä kompozity PTFE – fungujú najlepšie v podmienkach oscilácie alebo nízkej rýchlosti, a nie pri vysokorýchlostnej nepretržitej rotácii. Ložiská zo spekaného bronzu sú vhodnejšie pre kontinuálne rotačné aplikácie.
• Zvážte svoj hriadeľ: Overte si materiál hriadeľa, tvrdosť a povrchovú úpravu. Ak je hriadeľ mäkký alebo drsný, zohľadnite pri porovnávaní celkových nákladov náklady na prípravu alebo ošetrenie hriadeľa.
• Vyžiadajte si materiálové listy a vzorky: Renomovaní výrobcovia ložísk poskytujú podrobné technické údaje vrátane PV limitov, koeficientov tepelnej rozťažnosti, pevnosti v tlaku a tabuliek chemickej kompatibility. Požiadajte o testovacie vzorky na overenie prototypu predtým, ako sa zapojíte do sériovej výroby.

Dlhodobá výhoda nákladov bezúdržbovosti

Počiatočné náklady na samomazné ložiská sú niekedy vyššie ako štandardné bronzové puzdrá alebo guľôčkové ložiská – ale celkový obraz o nákladoch na vlastníctvo vyzerá veľmi inak, keď zohľadníte prácu na údržbe, náklady na mazivá, plánované prestoje a riziko neplánovaných porúch. Vo veľkoobjemových výrobných prostrediach alebo v ťažko dostupných inštaláciách môže eliminácia jediného intervalu premazávania mnohonásobne vrátiť prémiové náklady na ložisko.

Predstavte si dopravníkový systém, ktorý beží v závode na spracovanie potravín. Bežné mazané ložiská v tomto prostredí vyžadujú pravidelnú kontrolu, premazanie a prípadnú výmenu komponentov znečistených mazivom. Jediný prípad kontaminácie môže viesť k úplnému stiahnutiu produktu. Prechod na bezúdržbové PTFE samomazné ložiská úplne eliminuje riziko kontaminácie a odstraňuje toto ložisko z plánu údržby, čím sa uvoľňuje čas na inžinierstvo a predchádza sa nákladným odstávkam.

V offshore, ťažobných alebo vzdialených infraštruktúrnych aplikáciách sú úspory ešte dramatickejšie. Keď si každá návšteva údržby vyžaduje prepravu helikoptérou alebo hodiny cestovania, odstránenie požiadaviek na mazanie z desiatok miest ložísk sa premieta do veľmi významných prevádzkových úspor počas viacročného životného cyklu zariadenia.

Záverečné myšlienky

Samomazné ložiská sa vyvinuli zo špecializovaného inžinierskeho riešenia na bežný výber v desiatkach priemyselných odvetví. Či už špecifikujete komponenty pre vysokoteplotnú priemyselnú rúru, linku na balenie potravín, automobilový pánt alebo satelitný mechanizmus, existuje typ samomazného ložiska, ktorý je navrhnutý tak, aby zvládol túto úlohu – bez toho, aby ste kedy potrebovali mazací lis. Kľúčom je pochopenie technických parametrov, ktoré riadia vašu konkrétnu aplikáciu, a ich prispôsobenie tomu správnemu materiálu a dizajnu. S týmto zarovnaním získate spoľahlivý a dlhotrvajúci výkon s výrazne nižším celkovým zaťažením údržby.
